Beschreibung

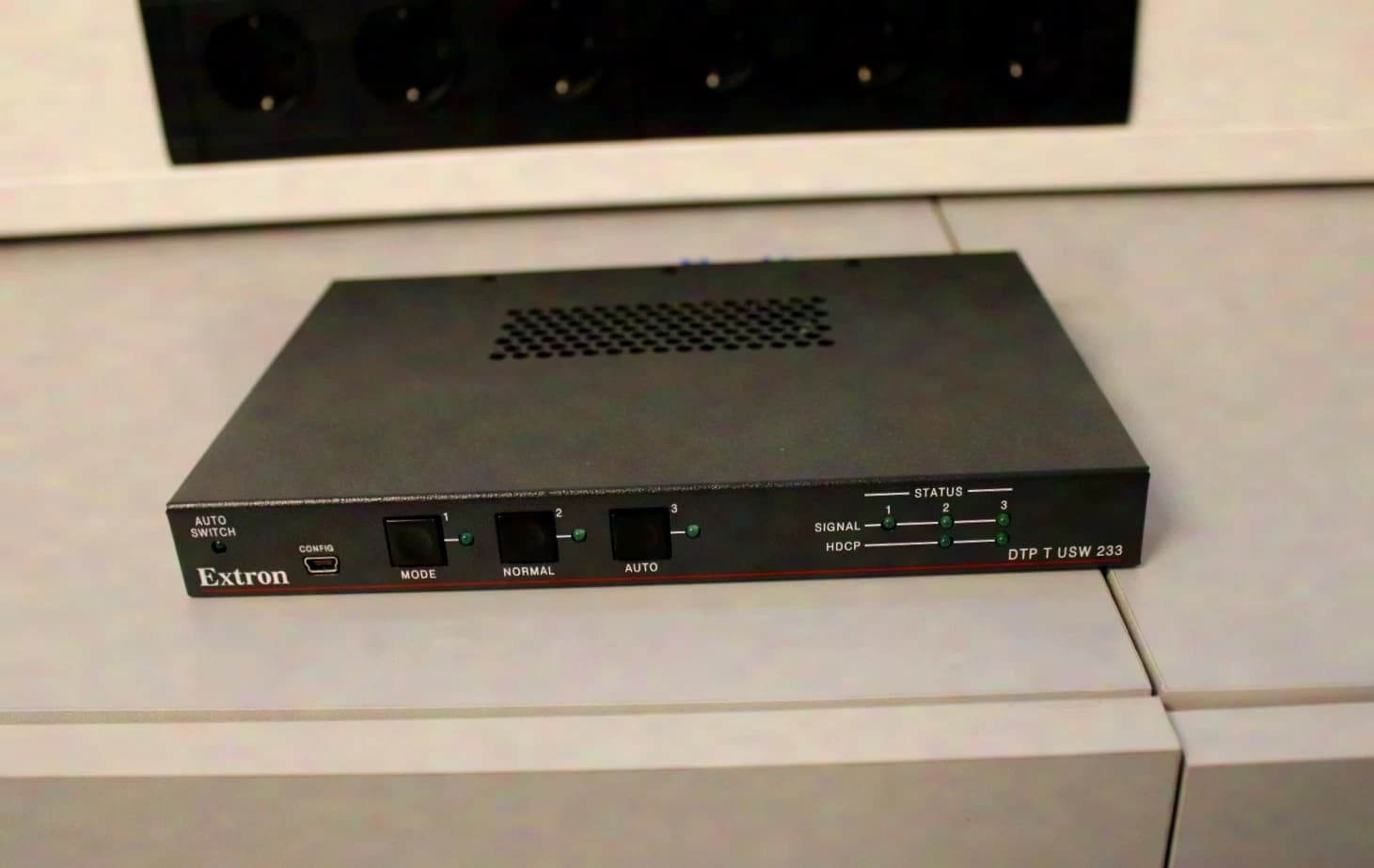

HDMI- und analoge Videosignale, Steuersignale sowie analoges Audio lassen sich über ein geschirmtes CATx-Kabel über Distanzen von bis zu 70 m übertragen. Das Gerät kombiniert zuverlässige Signalverarbeitung mit einer leistungsfähigen, kosteneffizienten und unkompliziert zu installierenden Kabelinfrastruktur. **Anschlüsse:** Zwei HDMI-Eingänge, ein VGA-Eingang über eine 15-polige HD-Buchse sowie ein 3,5-mm-Stereo-Klinkeneingang für Audiosignale. **Ausgang:** Ein DTP®-230-Twisted-Pair-Ausgang mit RJ-45-Anschluss. Die Signalquelle kann automatisch ausgewählt werden. Dadurch eignet sich das Gerät auch für schwer zugängliche Einbauorte, beispielsweise in einem Rednerpult oder unter einem Konferenztisch. Sind mehrere Quellen gleichzeitig aktiv, lässt sich die Umschaltpriorität individuell festlegen. Verarbeitet Computer- und Videoauflösungen bis 1920 × 1200, darunter 1080p/60 und 2K. Die digitale Übertragung erfolgt über ein einziges Twisted-Pair-Kabel bis zu 70 m, ohne dass die Bildqualität auch bei hohen Auflösungen beeinträchtigt wird. Analoge Stereo-Audiosignale können gezielt in das digitale Videoausgangssignal eingebettet und gemeinsam mit dem Videosignal über DTP übertragen werden. Für den HDMI-Eingang stehen verschiedene Audiooptionen zur Verfügung: Weiterleitung des integrierten digitalen Audios, Einbetten eines analogen Signals oder automatische Nutzung des analogen Tons, sobald kein digitales Audio erkannt wird. Für eine vereinfachte Verkabelung besteht die Möglichkeit, den Sender über die Twisted-Pair-Leitung von einem DTP-fähigen Gerät aus mit Spannung zu versorgen. Für optimale Ergebnisse wird ausdrücklich das geschirmte XTP DTP 24-Twisted-Pair-Kabel empfohlen. Das Gerät arbeitet mit geschirmten CATx-Twisted-Pair-Kabeln und erreicht damit bei allen unterstützten Auflösungen die maximale Übertragungsdistanz von 70 m. Empfohlen werden geschirmte Kabel mit massivem Innenleiter und mindestens 24 AWG. Zusätzlich können analoge Stereo-Audiosignale verarbeitet und gleichzeitig über dasselbe geschirmte Twisted-Pair-Kabel übertragen werden. Der analoge Audioeingang lässt sich einem beliebigen Videoeingang zuordnen oder so konfigurieren, dass er automatisch der Eingangsschaltung folgt. Die Verstärkung des analogen Audioeingangs kann über SIS-Befehle angepasst werden. Dadurch lassen sich wahrnehmbare Lautstärkeunterschiede beim Wechsel zwischen verschiedenen Quellen ausgleichen. Unterstützt HDMI-Funktionen mit Datenraten bis 6,75 Gbit/s, 3D-Signale sowie verlustfreie HD-Audioformate. Der DTP-Ausgang kann für die Verbindung mit HDBaseT-fähigen Geräten eingerichtet werden. In diesem Betriebsmodus lassen sich Video, eingebettetes Audio sowie bidirektionale RS-232- und IR-Signale zu einem HDBaseT-Display übertragen. Eine Vielzahl eingebetteter Audioformate, einschließlich mehrkanaliger Audiosignale, wird unterstützt und ermöglicht die zuverlässige Verarbeitung von HDMI-Quellen. Bidirektionale RS-232- und IR-Signale können gemeinsam mit dem Videosignal übertragen werden. So lassen sich abgesetzt installierte AV-Geräte ohne zusätzliche Steuerleitungen bedienen. Analoge Eingangssignale werden digitalisiert, damit am Ausgabegerät ein stabiles und hochwertiges digitales Videosignal zur Verfügung steht. Die HDCP-Konformität ermöglicht die Wiedergabe geschützter Inhalte und die Zusammenarbeit mit anderen HDCP-kompatiblen Geräten. Für jeden Eingang kann festgelegt werden, ob er sich gegenüber der angeschlossenen Quelle als HDCP-konform oder nicht konform ausgibt. Diese Funktion ist besonders bei Quellen hilfreich, die beim Anschluss an ein HDCP-Gerät automatisch sämtliche Inhalte entschlüsseln. Kopiergeschützte Inhalte werden im Nicht-HDCP-Modus nicht übertragen. EDID Minder® übernimmt die automatische Verwaltung der EDID-Kommunikation zwischen den angeschlossenen Komponenten. Dadurch starten die Quellen korrekt und geben Inhalte in der für das Display geeigneten Auflösung aus. Der HDCP-Authentifizierungsstatus und die Signalpräsenz der digitalen Videoeingänge werden in Echtzeit überwacht. Eine schnelle Kontrolle ist über die LEDs an der Frontseite sowie über RS-232 oder USB möglich. Video- und Audioausgang können unabhängig voneinander stummgeschaltet werden. Bei der Verbindung von HDMI- und DVI-Schnittstellen erfolgt eine automatische Formatkorrektur. Embedded Audio und InfoFrames werden entsprechend aktiviert oder deaktiviert, außerdem wird der passende Farbraum für das angeschlossene Display eingestellt. Die Farbtiefe wird anhand der EDID-Daten des Displays automatisch angepasst. Dadurch lassen sich Kompatibilitätsprobleme zwischen Signalquelle und Anzeigegerät vermeiden. Das Frontbedienfeld kann gesperrt werden. Die Bedienung und Konfiguration bleiben dabei weiterhin über USB oder RS-232 möglich. Kompatibel mit allen Empfängern der DTP-230-Serie sowie mit DTP-fähigen Produkten. Dadurch kann die Lösung mit Tisch- und Wandempfängern sowie weiteren kompatiblen Geräten kombiniert werden. Über den RS-232-Steueranschluss lassen sich serielle Befehle in ein übergeordnetes Steuerungssystem integrieren. Für die Programmierung wird das SIS™-Protokoll (Simple Instruction Set) mit einfachen ASCII-Befehlen verwendet. Ein Schließkontakt ermöglicht die Fernanwahl eines Eingangskanals. Der Tally-Ausgang stellt dabei +5 V Gleichspannung für eine LED bereit, die den aktuell gewählten Eingang anzeigt. Die Kompatibilität mit TeamWork® Show Me®-Kabeln ermöglicht eine komfortable Nutzerbedienung, lokale Eingangsumschaltung und die Steuerung von TeamWork-Arbeitsgruppensystemen. Mit dem TeamWork System Builder lassen sich individuelle Lösungen für entsprechende Arbeitsbereiche zusammenstellen. Der USB-Konfigurationsanschluss an der Vorderseite erlaubt eine einfache Einrichtung, ohne dass auf die Rückseite des Geräts zugegriffen werden muss. LEDs zeigen Signalpräsenz, HDCP-Status und Betriebsspannung an und ermöglichen die laufende Überwachung wichtiger Betriebszustände. Zusätzliche LED-Anzeigen am RJ-45-DTP-Anschluss informieren über Signal- und Verbindungsstatus. So können mögliche Übertragungs- oder Anschlussprobleme schneller erkannt werden. Die Einrichtung und Inbetriebnahme mehrerer Geräte lässt sich mit der Produkt-Konfigurationssoftware PCS komfortabel über eine gemeinsame Anwendung durchführen. JITC-zertifiziert und damit auf Kompatibilität sowie Informationssicherheit für den Einsatz in Behörden und anderen sensiblen Bereichen geprüft. Das flache Metallgehäuse ist 2,5 cm hoch und besitzt eine halbe Rackbreite. Dadurch kann das Gerät auch an beengten Stellen unauffällig installiert werden.

Spezifikationen
